Zuverlässige Mittelspannungsprodukte für anspruchsvolle Anwendungen
ENERGOLINE MV Energy
— für eine zuverlässige Energieverteilung
Flexible Mittelspannungslösungen und hochwertige
Mittelspannungskompensation für Sie, direkt aus Sangerhausen.

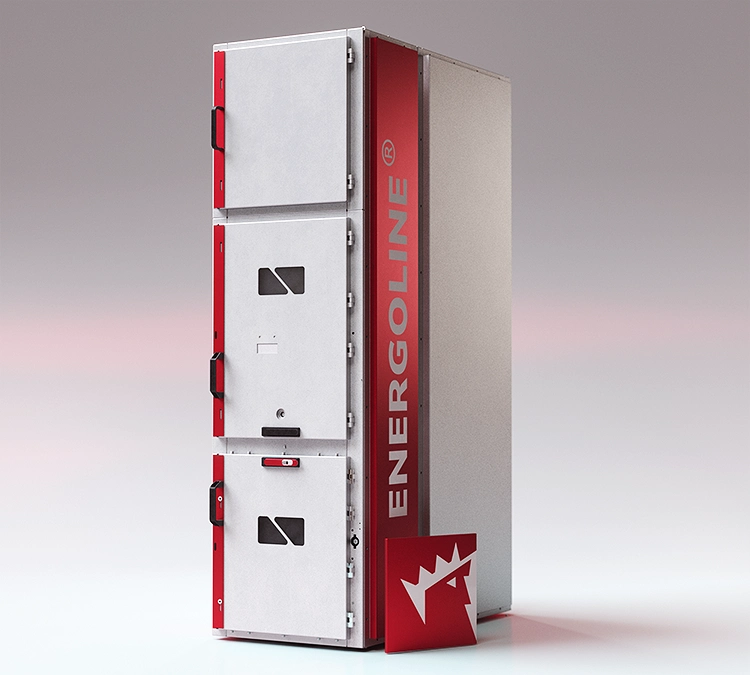

MV Energy
Fabrikfertige, luftisolierte Mittelspannungsschaltanlagen bis 12 kV
Die ENERGOLINE MV Energy ist eine luftisolierte Mittelspannungsschaltanlage, die bis zu 12 kV ausgelegt ist. Dieses ausgereifte Serienprodukt ist flexibel einsetzbar in den Netzen von Stadtwerken, öffentlichen Energieversorgungsunternehmen und Industriebetrieben. Zudem eignet es sich universell als Ringkabelschaltanlage und für komplexe Energieverteilungen.
MV Energy
Fabrikfertige, luftisolierte Mittelspannungsschaltanlagen bis 12 kV
Die ENERGOLINE MV Energy ist eine luftisolierte Mittelspannungsschaltanlage, die bis zu 12 kV ausgelegt ist. Dieses ausgereifte Serienprodukt ist flexibel einsetzbar in den Netzen von Stadtwerken, öffentlichen Energieversorgungsunternehmen und Industriebetrieben. Zudem eignet es sich universell als Ringkabelschaltanlage und für komplexe Energieverteilungen.
Eckpunkte
- Typgeprüfte luftisolierte Mittelspannungsschaltanlage (IEC 62271-200) bis 12 kV
- Störlichtbogenschutz (Prüfung unter Störlichtbogenbedingungen) nach IEC 62271-200, IAC AFLR 31,5kA 12kV bei 1 s
- Nennstrom bis 3150 A
- Metallgekapselte Ausführung, Schottungsklasse PM: Metallschottung zwischen allen Geräte-, Sammelschienen- und Sekundärräumen
- Aufteilung der Funktionsräume in Sammelschienenraum, Kabelanschlussraum, Schaltgeräteraum und Sekundärgeräteraum für hohe Sicherheit
- Optional aktives Störlichtbogenschutzsystem
- Schutzart bis IP4X
- Betriebsverfügbarkeit wahlweise LSC1 / LSC2A / LSC2B
- Universell einsetzbar bis hin zu komplexen Energieverteilungen.
- Wirtschaftlichkeit und hohe Flexibilität durch Baukastensystem
- Einsatz hochwertiger Schaltgeräte sowie Mess-, Steuer- und Schutzkomponenten namhafter Hersteller wie z.B. Siemens AG, ABB AG
- Optional mit Druckentlastungskanal ausrüstbar
- Werkseitige Stückprüfung nach VDE/EN/IEC Normen sowie speziellen Kundenanforderungen
- Umhüllung in RAL Farben und Sonderfarben
- Individuelle Kundenberatung und Betreuung während der kompletten Projektlaufzeit
Technische Daten
| Bemessungsspannung Ur | bis 12 kV |
| Bemessungsfrequenz | 50/60 Hz |
| Bemessungs-Kurzzeit- Stehwechselspannung Ud | 28 kV |
| Bemessungs-Stehblitz- stoßspannung Up | 75 kV |
| Bemessungs- Betriebsstrom Ir | bis 3150 A |
| Bemessungs- Kurzzeitstrom Ik | Bemessungs-Kurzzeitstrom Ik 31,5 kA |
| Bemessungs- Kurzzeitstrom Ik 31,5 kA | 80 kA |
| Bemessungs- Kurzschlussdauer tk | 3 s |
| Störlichtbogenqualifikation | IAC AFLR 31,5 kA / 1 s |
| Störlichtbogensicherheit aktiv | optional ABB UFES |
| Schottungsklasse | PM |
| Betriebsverfügbarkeit | LSC1, LSC2A, LSC2B |
| Schutzart | bis IP4x |
| Farbton Umhüllung | RAL Farben und Sonderfarben |
| Norm | IEC 62271-200 |
Eckpunkte
- Hochwertiges Produkt für die industrielle Stromversorgung und Energieverteilung
- Power Center für die Energieverteilung typgeprüft bis 6300 A
- Motor-Control-Center in verschiedenen Ausführungsvarianten bis 250 kW
- Bauartnachweis IEC/DIN EN 61439
- Störlichtbogenschutz (Prüfung unter Störlichtbogenbedingungen) nach IEC/TR 61641, DIN EN 61439-2, Bbl.1, 725 V bis max. 100 kA, 0,3 s
- Hohe Anlagenverfügbarkeit und Zuverlässigkeit
- Geregelte Blindleistungskompensation
- Flexibel miteinander kombinierbare modulare Bausteine
- Einsatz hochwertiger Schaltgeräte renommierter Hersteller
- Einsatz von kommunikationsfähigen Schalt- und Schutzgeräten für die Einbindung in die Automatisierung
- Individuelle Kundenberatung und Betreuung während der kompletten Projektlaufzeit
- Ausführung in RAL Farben und Sonderfarben
- Kurze Lieferzeiten
Mittelspannungskompensation
FEAG ENERGOLINE – Ihr Fertigungspartner für Kompensationsanlagen in Zusammenarbeit mit Maschinenfabrik Reinhausen (MR)
FEAG ENERGOLINE ist ein zuverlässiger Fertigungspartner der Maschinenfabrik Reinhausen (MR) für Kompensationsanlagen in Schrank- und offener Bauweise. Gemeinsam bieten wir ein umfassendes Produktprogramm von Mittelspannungskompensationsanlagen an, die zur Verbesserung der Netzqualität in öffentlichen und industriellen Versorgungsnetzen beitragen.
Mittelspannungskompensation
FEAG ENERGOLINE – Ihr Fertigungspartner für Kompensationsanlagen in Zusammenarbeit mit Maschinenfabrik Reinhausen (MR)
FEAG ENERGOLINE ist ein zuverlässiger Fertigungspartner der Maschinenfabrik Reinhausen (MR) für Kompensationsanlagen in Schrank- und offener Bauweise. Gemeinsam bieten wir ein umfassendes Produktprogramm von Mittelspannungskompensationsanlagen an, die zur Verbesserung der Netzqualität in öffentlichen und industriellen Versorgungsnetzen beitragen.
Eckpunkte
- Typgeprüfte luftisolierte Mittelspannungsschaltanlage (IEC 62271-200) bis 12 kV
- Störlichtbogenschutz (Prüfung unter Störlichtbogenbedingungen) nach IEC 62271-200, IAC AFLR 31,5kA 12kV bei 1 s
- Nennstrom bis 3150 A
- Metallgekapselte Ausführung, Schottungsklasse PM: Metallschottung zwischen allen Geräte-, Sammelschienen- und Sekundärräumen
- Aufteilung der Funktionsräume in Sammelschienenraum, Kabelanschlussraum, Schaltgeräteraum und Sekundärgeräteraum für hohe Sicherheit
- Optional aktives Störlichtbogenschutzsystem
- Schutzart bis IP4X
- Betriebsverfügbarkeit wahlweise LSC1 / LSC2A / LSC2B
- Universell einsetzbar bis hin zu komplexen Energieverteilungen.
- Wirtschaftlichkeit und hohe Flexibilität durch Baukastensystem
- Einsatz hochwertiger Schaltgeräte sowie Mess-, Steuer- und Schutzkomponenten namhafter Hersteller wie z.B. Siemens AG, ABB AG
- Optional mit Druckentlastungskanal ausrüstbar
- Werkseitige Stückprüfung nach VDE/EN/IEC Normen sowie speziellen Kundenanforderungen
- Umhüllung in RAL Farben und Sonderfarben
- Individuelle Kundenberatung und Betreuung während der kompletten Projektlaufzeit
Technische Daten
| Bemessungsspannung Ur | bis 12 kV |
| Bemessungsfrequenz | 50/60 Hz |
| Bemessungs-Kurzzeit- Stehwechselspannung Ud | 28 kV |
| Bemessungs-Stehblitz- stoßspannung Up | 75 kV |
| Bemessungs- Betriebsstrom Ir | bis 3150 A |
| Bemessungs- Kurzzeitstrom Ik | Bemessungs-Kurzzeitstrom Ik 31,5 kA |
| Bemessungs- Kurzzeitstrom Ik 31,5 kA | 80 kA |
| Bemessungs- Kurzschlussdauer tk | 3 s |
| Störlichtbogenqualifikation | IAC AFLR 31,5 kA / 1 s |
| Störlichtbogensicherheit aktiv | optional ABB UFES |
| Schottungsklasse | PM |
| Betriebsverfügbarkeit | LSC1, LSC2A, LSC2B |
| Schutzart | bis IP4x |
| Farbton Umhüllung | RAL Farben und Sonderfarben |
| Norm | IEC 62271-200 |
